5A插片式可恢復保險絲詳細規格參數
可恢復保險絲分按封裝方式可分有插片式可恢復保險絲跟貼片式可恢復保險絲，插片式保險絲占用很小的空間，帶引腳，貼片式保險絲體積上會比插片式保險絲小，焊接在板子上占用一定的空間。集電通品牌能做到5A的插片式可恢復保險絲對應的型號有A30-500，A72-500，維持電流為5A，熔斷電流為10A，最大電流為40A。A30-500最大電壓為30V，動作時產生的功率為3.0W，在通過的電流為25A時，保險絲會在14.5S內斷開，此料號可恢復保險絲最小內阻為0.01Ω，最大內阻為0.05Ω，在上機一小時后保險絲的內阻為0.08Ω。而A72-500最大的電壓為72A，動作時產生的功率為4.2W，在通過的電流為25A時，保險絲會在30S內斷開，此料號可恢復保險絲最小內阻為0.015Ω，最大內阻為0.05Ω，在上機一小時后保險絲的內阻為0.08Ω。A30-500外形為方形直腳，尺寸規格為：寬度14.0mm，高度為24.9mm，腳距為10.2±0.5mm，腳長為7.6mm，厚度為3.0mm。A72-500外形為圓形直腳，尺寸規格為：寬度29.5mm，高度為32.5mm，腳距為10.7±0.5mm，腳長為7.6mm，厚度為3.1mm。從外形上來看，A72-500的體積會比A30-500的要大。兩顆料號的保險絲引腳材質均為鍍錫銅線，引腳直徑為Φ0.81mm（0.032 in）。
A30-500、A72-500兩款保險絲均有的焊接方式相同，均支持波峰焊與手工焊，工作環境溫度范圍為-40℃~+85℃，A30-500包裝方式為袋裝，500個一袋；A72-500包裝方式也為袋裝，包裝數量250個一袋。
深圳集電通自主生產銷售A30、A72系列保險絲，同時插片式保險絲的還有A6、A16、A60、A240、A250這幾個系列。貼片保險絲的有ASMD0603系列、ASMD0805系列、ASMD1206系列、ASMD1210系列、ASMD1812系列、ASMD2920系列。正裝產品，價格實惠，專業技術團隊提供技術服務，需要了解更多保險絲選型咨詢，可咨詢本公司官網在線客服！

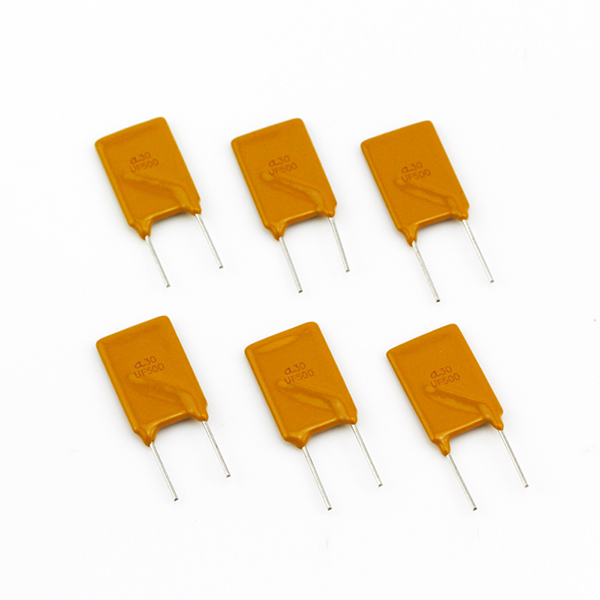

(集電通A30-500實拍圖)
