7A貼片可恢復保險絲規格型號及主要參數簡析
能實現7A大電流的貼片可恢復保險絲的系列有2920系列，對應的詳細,型號為ASMD2920-700，集電通品牌的這個電流的保險絲能做到兩個電壓，一個是6V的常規電壓，另外一個是12V的特殊電壓，ASMD2920-700維持電流為7A ，熔斷電流為14A，最大電壓為6V，最大電流能做到40A，ASMD2920-700貼片可恢復保險絲在25℃的溫度下熔斷時產生的功率為1.5A，當通過保險絲的電流為25A時，保險絲的熔斷時間為6S，保險絲的最小內阻為0.0025Ω，當保險絲焊接一小時后的最大內阻為0.01Ω。

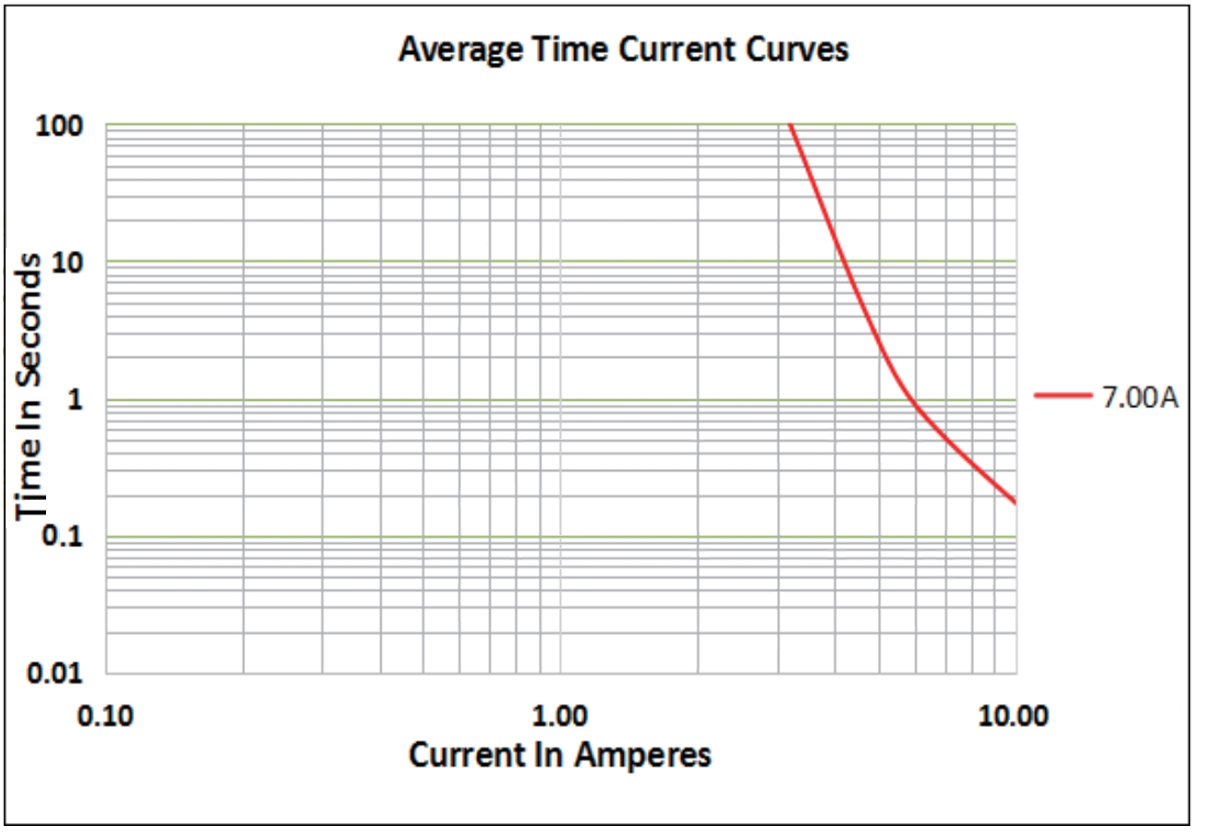

ASMD2920-700貼片可恢復保險絲主要運用在以太網供電（POE）、IEEE 1394端口保護、用于POS和IPC的有源USB、低壓電信設備、汽車電子控制模塊保護、工業控制、安全系統等領域。此顆料號的保險絲符合RoHS標準且無鉛、無鹵素，低內阻，能夠快速響應故障電流、高壓，同時能與高溫焊料兼容等優點。該料號正常工作溫度范圍為-40℃~+85℃。保險絲的維持電流大小會根據工作環境溫度的變化而變化，我們平常默認的是常溫25℃的溫度下的維持電流為7A，那么當工作環境溫度為0℃時，該型號可恢復保險絲的維持電流為7.93A，而當工作環境溫度為-20℃時，該型號可恢復保險絲的維持電流為8.98A，當工作環境溫度為-40℃時，此溫度下的保險絲的維持電流高達10.03A，這個是在低溫工作環境溫度下的電流變化，那么當工作環境溫度變高，達到40℃時，此時保險絲的維持電流為5.77A ，而當工作環境溫度達到50℃時，保險絲的維持電流為5.36A，當工作環境溫度高大60℃時，此時保險絲的維持電流僅為4.73A，如果工作環境溫度再升高到70℃時，那么此時保險絲的維持電流僅為4.26A，當工作環境溫度達到保險絲最高工作溫度范圍85℃時，此環境溫度下的保險絲為此電流僅為3.68A。以上數據表明，不管是高溫還是低溫都會影響保險絲的維持電流的變化，所以這就是為什么我們在選型時，要考慮環境溫度的影響。以下為環境溫度與電流關系變化曲線圖：

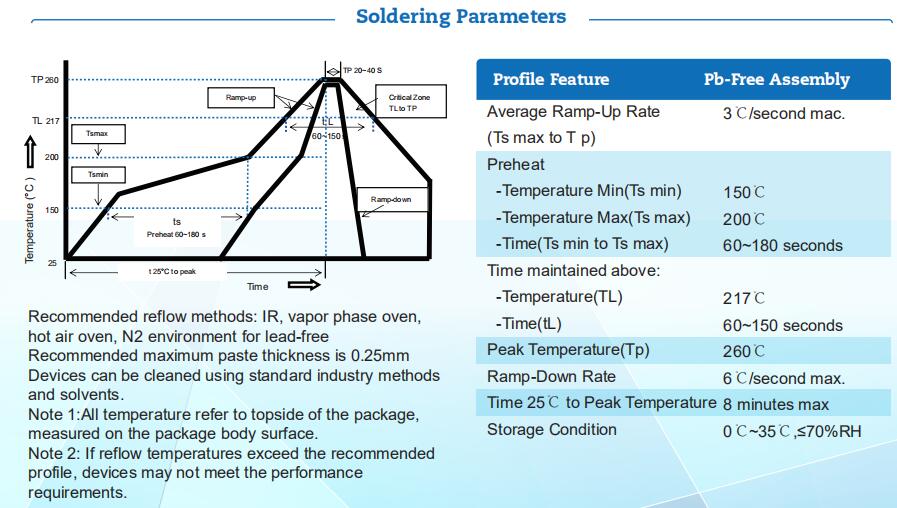

ASMD2920-700貼片可恢復保險絲支持的焊接方式有兩種，一種是波峰焊，一種是手工焊，詳細焊接參數如下圖：
ASMD2920-700貼片可恢復保險絲的尺寸規格如下圖：
6.73mm≤A≤7.89mm，4.80mm≤B≤5.44mm，0.6mm≤C≤1.60mm，Dmin=0.3，Emin=0.25mm。 ASMD2920-700貼片可恢復保險絲包裝方式為卷盤包裝，1500pcs/reel。
ASMD2920-700貼片可恢復保險絲這顆料號的型號優勢在于在2920封裝下，能實現大電流，像泰科品牌，聚鼎品牌，力特品牌的2920封裝度沒有辦法做到7A的電流。
同時深圳集電通實業專業生產銷售0603、0805、1206、1210、1812等系列貼片可恢復保險絲，廠家直銷，價格實惠，質量保證，同時還擁有原裝littelfuse力特品牌現貨庫存。我們支持在線提供選型方案，專業工程師協助選型，可免費拿樣測試。
