ASMD0603系列貼片保險絲選型參數

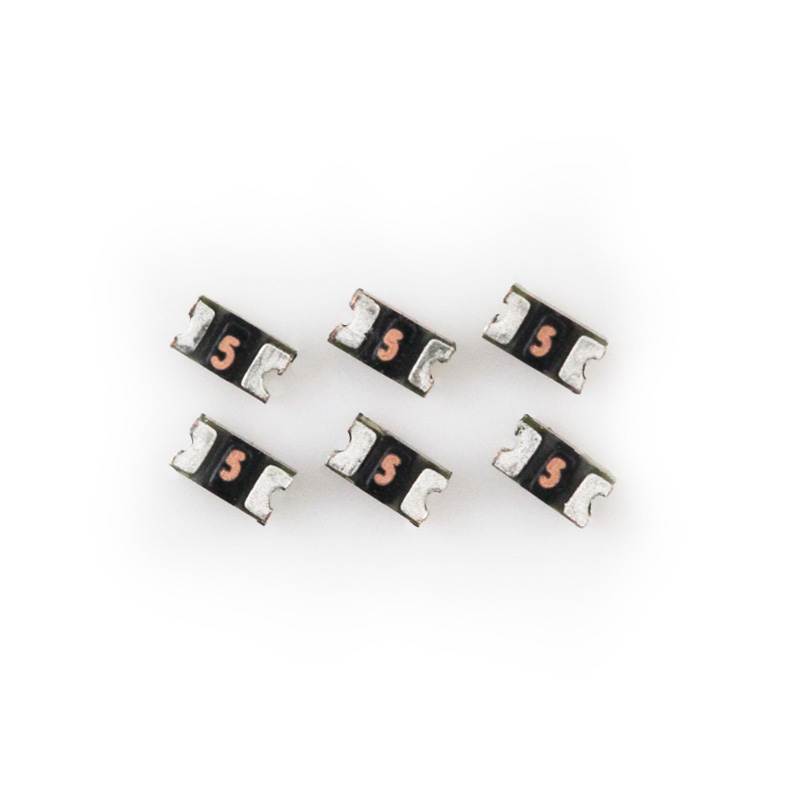

ASMD0603系列貼片保險絲是深圳市集電通實業有限公司專業生產的一款貼片型自恢復保險絲。它不僅具有貼片保險絲的特點，同時還具有自恢復保險絲的有點。和一般的保險絲相比，集電通的ASMD0603系列薄膜貼片自恢復保險絲具有過流過熱保護，自動復原雙重功能。這也是為什么很多客戶在進行貼片保險絲選型時會優先選擇貼片自恢復保險絲的道理。
ASMD0603系列貼片保險絲具有體積小巧，方便安裝等特點。ASMD0603全系列產品大小為1.6*0.8mm.產品結構堅固、便于自動化安裝。產品均符合RoHS要求，無鉛，卷盤式包裝，包裝數量是一卷4000個。ASMD0603系列貼片保險絲動作時間快，阻抗低。通常用于音響喇叭、VCD、DVD機、變壓器、汽車電子、電子玩具、馬達（電動工具）等電子電路板中。
ASMD0603系列貼片保險絲產品一般都是串聯在電路中，正常情況下會呈現低阻狀態來保證電路的正常運行，當電路發生短路或者出現異常電流時候，ASMD0603系列貼片保險絲會在自熱時候其阻抗增加，將電流限制到足夠小，從而起到過電流保護的作用。
當外界的環境溫度急劇上升到達到產品的開關溫度后，也可以起到過溫保護的作用。因此，當產品產生的過流過熱的故障得到排除以后，ASMD0603系列貼片自恢復保險絲就會自動復原到低阻狀態。這樣既避免了維護更換，也避免了可能引起電路損壞的持續循環的開閉狀態。
ASMD0603系列貼片保險絲主要運用于高密度線路板種，全系列工作電流在0.1A~1A的范圍，工作電壓在6~16V的范圍，工作溫度則是從-40℃~85℃。
0603體積的貼片保險絲，在行業里0603體積的貼片自恢復保險絲的電流可以做到50mA-1A。此系列型號的電壓范圍為：6V-15V，0603 200mA,0603體積的自恢復保險絲可以選擇集電通的ASMD0603-020。
ASMD0603系列貼片保險絲的工作電流是0.1A-1A,工作電壓是6-15V,最大電壓是40A(ampere)，功率是0.5W。
自恢復貼片保險絲最環境溫度的要求也是非常高的，0603系列它工作的環境溫度是-40-+85℃，跳閘溫度是125℃，在被動老化測試中（Passive aging Test）如果PPTC長時間處于+85℃的環境下，PPTC最長可以堅持1000Hours。
通常用于音響喇叭、VCD、DVD機、變壓器、汽車電子、電子玩具、馬達（電動工具）等電子電路板中。所以在進行ASMD0603貼片保險絲選型時，需要注意保險絲的各種性能特稱，以便為電路板挑選出好的有效的電路保護元器件。
